KONLEN-Sensor de nivel de agua Tuya, WIFI, controlador de alarma de inundación para fugas de hogar inteligente, Detector de flujo de tanque de vapeo para piscina, protección contra fugas

Instrucción:

Es un controlador de nivel de agua inteligente KONLEN WIFI, que se puede configurar mediante la aplicación para realizar monitoreo del nivel de agua, suplemento o drenaje de agua, notificación remota de alarma push de la aplicación de nivel alto y bajo de agua, etc.

El producto es adecuado para diversas ocasiones de control del nivel de agua, como sistemas HVAC, procesos de agua caliente, drenaje municipal, calderas, torres de agua, tanques de almacenamiento, riego de cría, etc.

Principales características:

1. Supervisión en tiempo Real: la aplicación puede mostrar el nivel de agua actual,

2. Enciende/apaga el equipo (relé 1) de forma remota a través de la App. Los usuarios también pueden controlar su encendido/apagado mediante el botón de interruptor manual B.

3. Dos salidas de relé: el relé 1 controla el nivel de agua y el relé 2 para protección contra el calentamiento en seco por agua.

4. Modo de trabajo preestablecido "Agregar agua" o "Bomba de agua", puede encender/apagar automáticamente el relé 1 cuando alcanza el valor de nivel de agua preestablecido.

5. Establezca el valor límite superior e inferior de la alarma de nivel de agua a través de la aplicación, notificación de alarma push en tiempo real al teléfono inteligente de los usuarios.

6. Puede configurar el relé 1 en funcionamiento o retrasar el tiempo de trabajo.

R: botón de configuración WIFI

B: Interruptor de encendido/apagado de la salida de relé 1: Los usuarios pueden presionar el botón B para encender/apagar el relé 1 manualmente.

El interruptor manual B solo es efectivo cuando el nivel de agua actual está entre el valor preestablecido de inicio y parada del nivel de agua.

C: Indicador de configuración WIFI/Indicador de estado de salida de relé 1

D: Indicador de estado de la salida de relé 2

Observación:

Terminal 1: Sin uso.

Terminal 2: 100% nivel de agua

Terminal 3: 75% nivel de agua

Terminal 4: 50% nivel de agua

Terminal 5: 25% nivel de agua

Terminal 6: Punto público de agua (COM)

Terminal 7,8: Salida de relé 1 (normalmente abierto)

Terminal 9,10: Salida de relé 2 (normalmente abierto)

Terminal 11,12: Fuente de alimentación AC220V (disponible desde AC210V a AC240V).

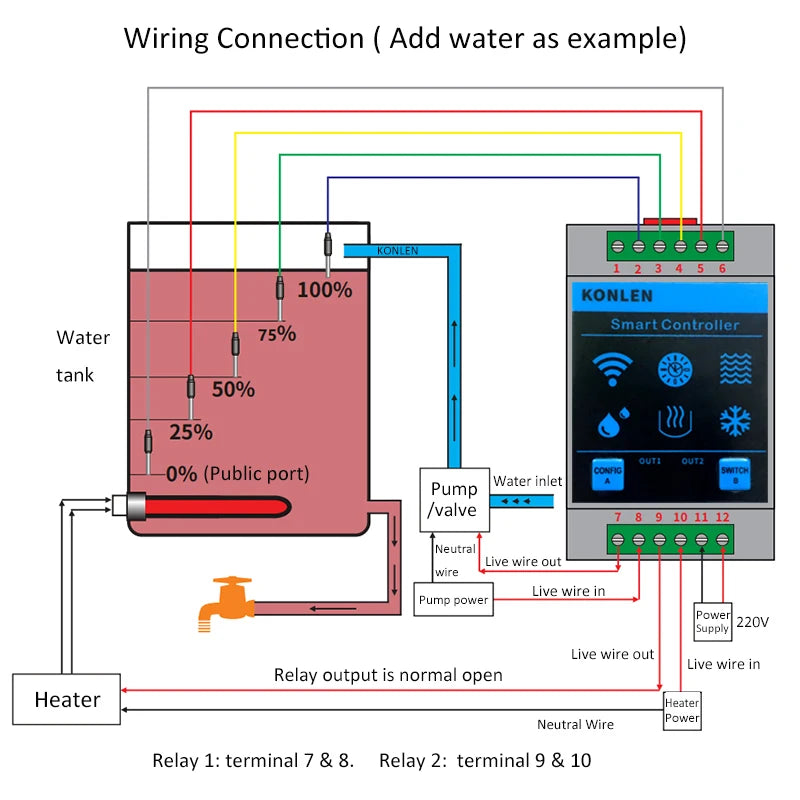

Conexión de cableado (tome "agregar agua" como ejemplo)

Aumento del nivel del agua: nivel del agua < 25 % del electrodo; Visualización de la aplicación 0%; llegar al 25%, la aplicación muestra el 25%; llegar al 50%, la aplicación muestra el 50%; llegar al 100%, la aplicación muestra el 100%.

Reducción del nivel de agua: nivel de agua por debajo del 100 %, pantalla de la aplicación 75 %; por debajo del 75 %, la aplicación muestra el 50 %; por debajo del 50%, visualización de la aplicación 25%, por debajo del 25%, visualización de la aplicación 0%.

Normalmente, la salida de relé 1 (terminal 7.8) se conecta con bombas de agua y se utiliza para controlar el encendido/apagado de la bomba de agua.

La salida de relé 2 (terminal 9.10) se utiliza para la protección contra el calentamiento seco por agua.

En el modo de agregar agua, normalmente la salida de relé 2 (terminal 9,10) se puede conectar con el calentador, que se utiliza para controlar automáticamente el encendido/apagado del calentador.

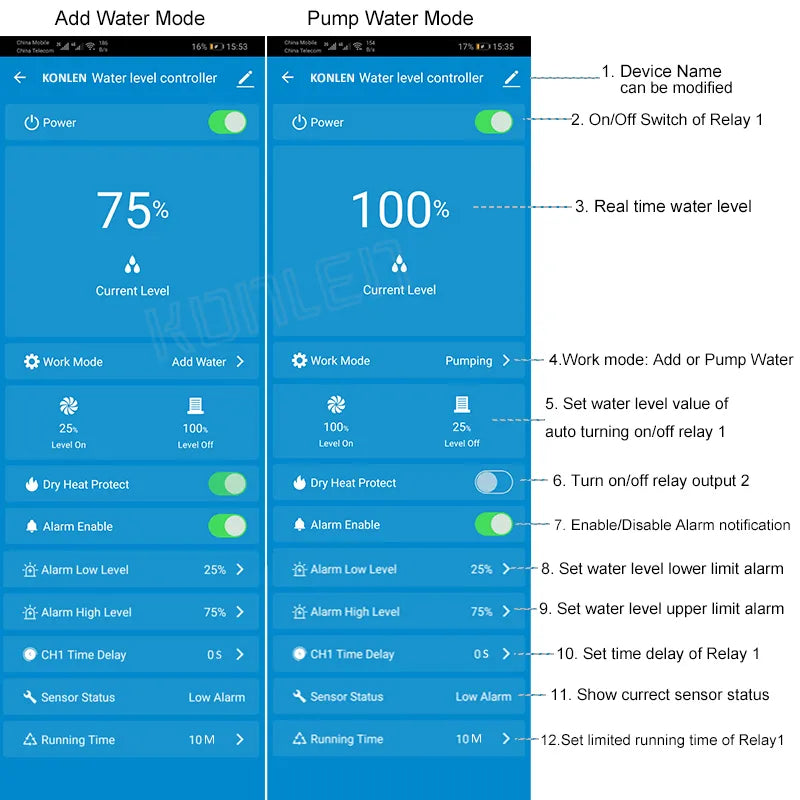

1. Nombre del dispositivo: se puede modificar

2. Interruptor de encendido/apagado del relé 1: solo es efectivo cuando el nivel de agua actual está entre el valor preestablecido de inicio y parada del nivel de agua.

3. Muestra el nivel del agua en tiempo real.

Cinco niveles de agua: 0%, 25%, 50%, 75%, 100%

4. Elija el modo de trabajo: Agregar agua o Bombear agua.

5. Establezca el valor del nivel de agua para el arranque/parada automático.

Por ejemplo: si desea que el equipo comience a bombear agua automáticamente cuando el nivel del agua alcance el 100%, pero lo detenga automáticamente cuando el nivel sea inferior al 25%. Puede configurar el modo de bombeo, nivelar al 100% y nivelar al 25%.

6. Protección contra el calentamiento en seco por agua: al agregar agua en el modo, el calentador se enciende/apaga automáticamente. Cuando el nivel del agua es inferior al 25%, apaga automáticamente la salida del relé 2, cuando el nivel del agua es ≥25%, retarda automáticamente 15 segundos para encender el relé 2.

7. Activar/desactivar la notificación de alarma.

8,9. Establezca el valor límite superior e inferior de la alarma de nivel de agua.

10. Establezca el tiempo de retardo del arranque del relé 1.

11. Muestra el estado actual del sensor.

12. Configure el tiempo de funcionamiento limitado de la salida de relé 1.

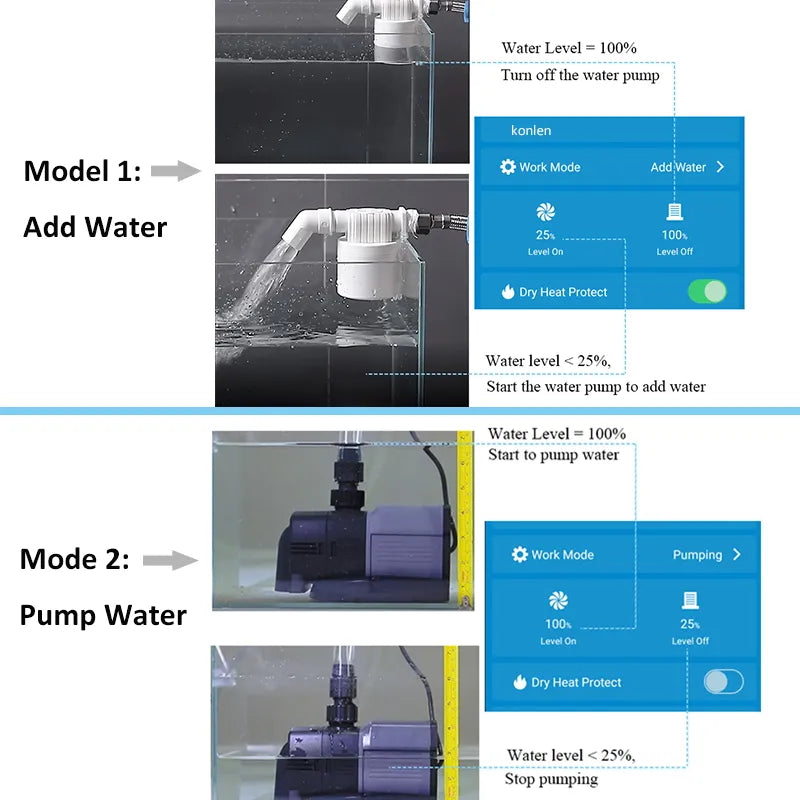

Modo de control 1: agregar agua

Nivel de agua ≥ "nivel de parada preestablecido", salida de relé 1 desconectada, parada para agregar agua; Nivel de agua < nivel de inicio, se conecta la salida de relé 1, comienza a agregar agua.

Protección contra calentamiento en seco por agua: nivel de agua < 25%, salida de relé 2 desconectada, parada de calentamiento; Nivel de agua ≥25%, salida de relé 2 retrasos de 15 segundos para conectar, comenzar a calentar.

Modo de control 2: bomba de agua

Nivel de agua < "nivel de parada" preestablecido, la salida de relé 1 se desconecta, se detiene para bombear agua; Nivel de agua ≥ nivel de arranque, se conecta la salida de relé 1, comienza a bombear agua.

En el modo de bombeo de agua, el relé 2 es una salida de alarma. Nivel de agua ≤ valor de alarma de límite inferior preestablecido o Nivel de agua ≥ valor de alarma de límite superior, se conecta la salida de relé 2.

Control por tiempo limitado

Modo 3: adición de agua por tiempo limitado

Nivel de agua <nivel de inicio, la salida de relé 1 se conecta, comienza a agregar agua y, al mismo tiempo, inicia el temporizador. El relé 1 se desconectará automáticamente cuando alcance el tiempo de funcionamiento limitado preestablecido y dejará de agregar agua.

Modo 4: bombeo por tiempo limitado

Nivel de agua ≥ nivel de inicio, se conecta la salida de relé 1, comienza a bombear agua y, al mismo tiempo, inicia el temporizador. El relé 1 se desconectará automáticamente cuando alcance el tiempo de funcionamiento limitado preestablecido y dejará de bombear agua.

Notificación de alarma de límite superior e inferior

Por ejemplo: el límite inferior de alarma preestablecido del nivel de agua es 25%, el límite superior de alarma es 75%. Cuando el nivel del agua es inferior al 25% o superior al 75%, enviará una notificación de alarma al teléfono inteligente de los usuarios a través de la aplicación.

presentacion de producto

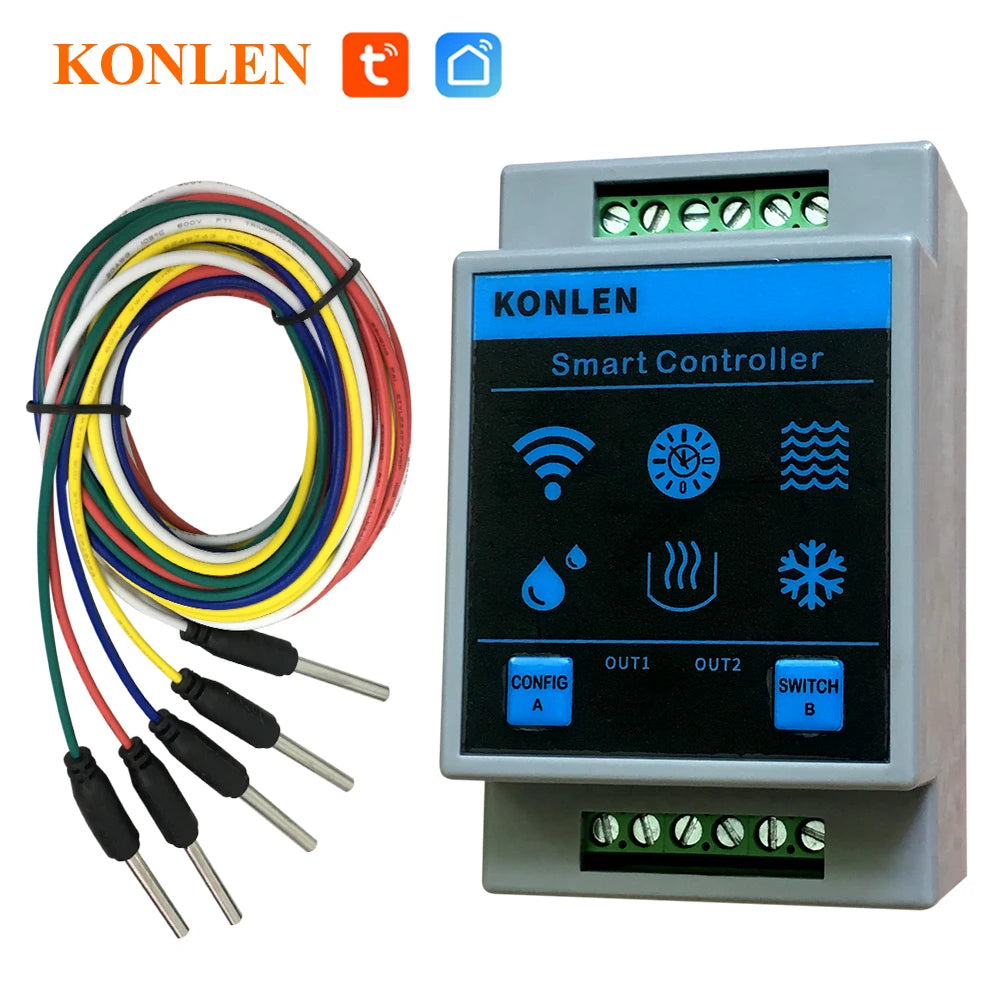

Lista de embalaje

* Un manual de instrucciones en inglés

* Un controlador de nivel de agua wifi

* Cinco sensores de nivel de agua con diferente longitud de cable.

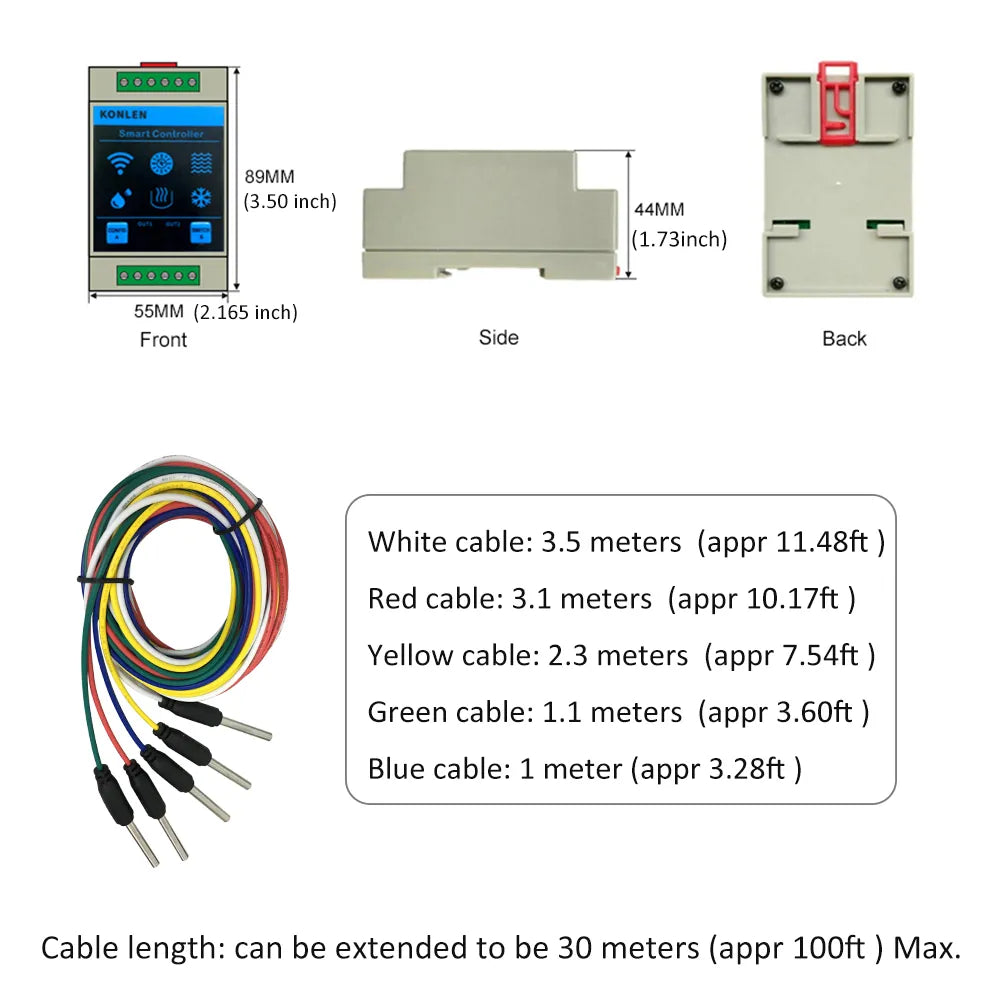

Observación:

Cable blanco: 3,5 metros ( aproximadamente 11,48 pies)

Cable rojo: 3,1 metros ( aproximadamente 10,17 pies)

Cable amarillo: 2,3 metros ( aproximadamente 7,54 pies)

Cable verde: 1,1 metros ( aproximadamente 3,60 pies)

Cable azul: 1 metro ( aproximadamente 3,28 pies)

Los usuarios pueden prolongar el cable ellos mismos si la longitud del cable no es suficiente. La longitud máxima del cable que se puede extender es de 30 metros ( aproximadamente 100 pies) .

Especificación

*Tamaño del controlador: 89 mm x 55 mm x 44 mm

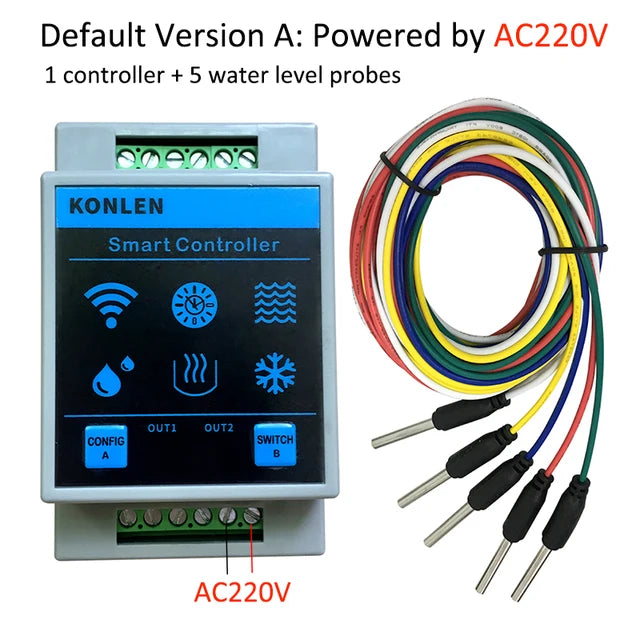

*Voltaje de alimentación: AC220V (rango para AC210V-240V)

*Consumo de energía: menos de 2W

*Tiempo de funcionamiento limitado de la salida de relé 1: 0 a 720 minutos configurable a través de la aplicación. El progreso de cada configuración es de 5 minutos, 0, 5, 10, 15, .................710, 715, 720.

*Configuración de retardo de tiempo de la salida de relé 1: 0 a 30 segundos configurable a través de la aplicación.

*Salidas de relé: dos salidas de relé (normalmente abiertas)

La capacidad de corriente de contacto es de 10 A para carga resistiva y 2 A para carga inductiva. Puede controlar una carga resistiva de 2000 W o un motor/bomba de agua de 500 W. Cargas más grandes requieren expansión del contactor de CA.

*Entorno de trabajo: -10 ℃ a +50 ℃

*WIFI 2,4 GHZ b/g/n, no admite WIFI 5G.

Configuración WIFI de la aplicación

Los controladores utilizan la aplicación Tuya smart o la aplicación Smart Life.

1. Instalar la aplicación

a. Descargue la aplicación Tuya Smart de Google Play para Android o App Store para teléfonos IOS.

b. Instale la aplicación Tuya Smart c. Registre una nueva cuenta por correo electrónico

2. Iniciar sesión en la cuenta de la aplicación

3. Agregue el dispositivo a la aplicación mediante la configuración WIFI
